接线端子和类型的基础

介绍

虽然电子电路可以处理信号并产生输出，但几乎总是需要将它们连接到外部组件，电源，输入或输出。这些连接是通过使用连接器完成的，它们具有许多不同的类型，形状，大小和额定值。为您的设计选择错误的连接器可能会导致一系列问题，从体积庞大的产品尺寸到着火的组件，因此必须了解不同类型的连接器。尽管有许多可用的连接器类型（例如，插头，插座，DIN和DB），但本文将重点关注接线盒，因为它们几乎在每个部门都可以找到，从家用布线到工业机架系统，不一而足。连接到各种I / O。

接线端子一览

接线端子是连接器，可终止单根电线并将其连接到电路或其他系统。接线盒具有各种形状，尺寸和额定值，但始终端接单根电线（单极），绝不能多极。

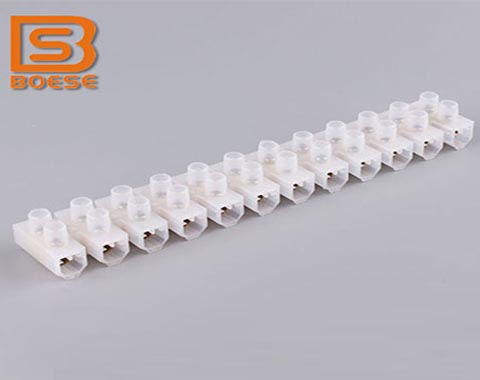

端子排可按行使用，但每个端子仅连接到单根电线。端子排连接器在需要半永久连接的情况下非常有用，这可能需要检查，更换电线，维修和更换（这就是为什么端子排在家庭布线和工业环境中非常常见的原因）。尽管并非所有接线盒都具有PCB接触垫或支脚，但它们始终具有一些由塑料或其他绝缘材料制成的机械实体。

接线端子最常用的连接方法是使用螺钉，其中插入电线，然后使用单个螺丝将其夹紧。与大型电缆一起使用的较大端子块通常具有将电线推靠在金属主体上的螺钉，而与较细电线一起使用的端子块所使用的螺钉向下推向将电线压向金属插件的杠杆或扁平头。其他接线端子可以使用无螺丝杆，可以将其视为鱼钩；电线被插入并且控制杆下降，以防止电线被拉出。另一种端子类型是带有螺钉的端子块，该螺钉的一端用于固定插入的电缆，另一端则具有插头，以便可以将其插入母连接器中（这允许进行热插拔）。
